Kruskal

10 min read

Kruskal

Kruskal은 무방향 가중치 그래프에서 최소 신장 트리(MST)를 구하는 알고리즘입니다. 가중치가 작은 간선부터 차례대로 선택하면서, 사이클이 생기지 않는 경우에만 간선을 추가함으로써 트리를 점진적이지만 불연속적인 방식으로 확장해 나갑니다.

  • Kruskal은 Greedy 전략과 Disjoint Set(서로소 집합) 자료구조를 함께 활용합니다.
    • 간선을 가중치가 작은 순서대로 선택하여 MST를 구성하므로, Greedy 특성을 가집니다.
    • 사이클을 확인하기 위해 Disjoint Set(서로소 집합)자료구조를 활용하며, Union-Find 알고리즘을 사용합니다.

“트리를 불연속적으로 확장한다”의 의미는, MST가 처음엔 여러 개의 분리된 부분 트리들로 시작하여, 간선이 추가될 때마다 이들이 병합되며 결국 하나의 연결된 트리로 완성된다는 것을 의미합니다.

Mechanism

Kruskal 알고리즘은 아래 과정으로 동작합니다.

  1. 초기화 : 모든 간선들을 가중치 오름차순으로 정렬합니다.
  2. 간선 선택(Greedy Choice) : 가장 작은 간선부터 시작하여, MST에 이미 포함된 간선과 사이클을 형성하지 않으면 해당 간선을 MST에 추가합니다.
    • 사이클의 형성은 선택된 간선에 연결된 두 노드(node1, node2)가 같은 집합에 속해있는지 여부로 판단합니다.
    • Union-Find 알고리즘을 이용해 두 노드의 대표 노드(루트) 를 찾습니다.
      • 두 대표 노드가 같다면 사이클이 생기므로 간선을 건너뜁니다.
      • 다르다면 두 집합을 합치고, 해당 간선을 최소 신장 트리에 추가합니다.
  3. 반복 : MST에 포함된 간선의 수가 정점의 수 - 1 개가 될 때까지 2번 과정을 반복합니다.

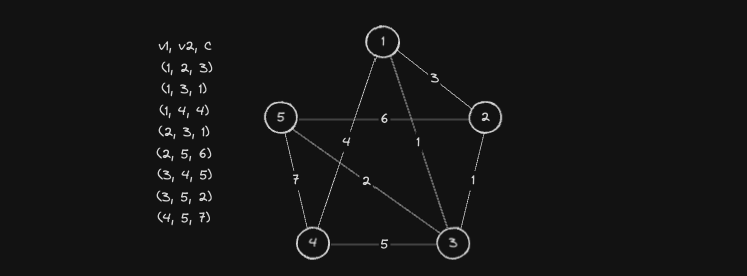

이제 아래 그래프를 기준으로 최소 신장 트리(MST) 를 직접 구해보겠습니다.

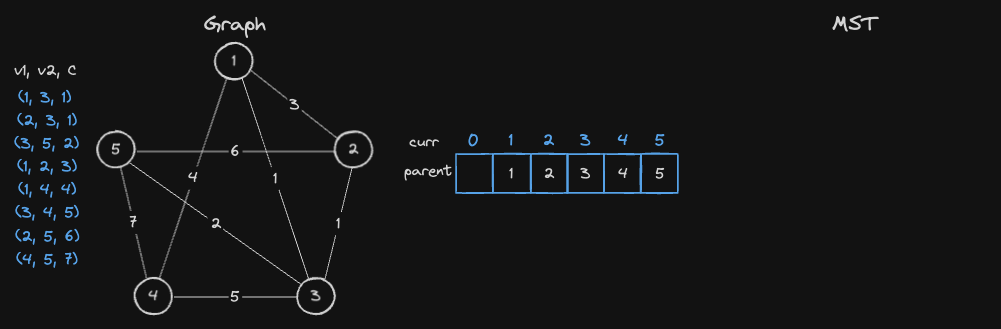

가장 먼저, 주어진 간선들을 가중치 기준으로 오름차순 정렬합니다. 동시에, 사이클 발생 여부를 판별할 수 있도록 각 노드가 속한 집합의 대표 원소를 기록하는 parents 배열을 초기화합니다.

parents 배열에서 인덱스(index) 는 노드 번호를 의미하고, 배열의 값(parent)은 해당 노드가 속한 집합의 대표 원소(루트 노드)를 나타냅니다. 초기에는 모든 노드가 자기 자신을 대표로 갖습니다.

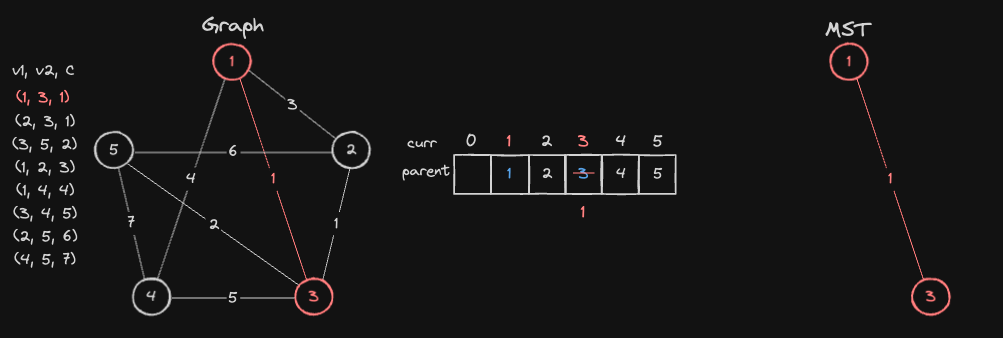

가중치가 가장 작은 1번 Node ──▶ 3번 Node = 비용 1 간선을 확인합니다.

  • 1번 노드의 대표노드는 1, 2번 노드의 대표노드는 3 입니다.
  • 두 노드가 서로 다른 집합에 속해 있으므로, 두 집합을 하나로 합칩니다.
  • 동시에 해당 간선을 MST에 연결합니다.

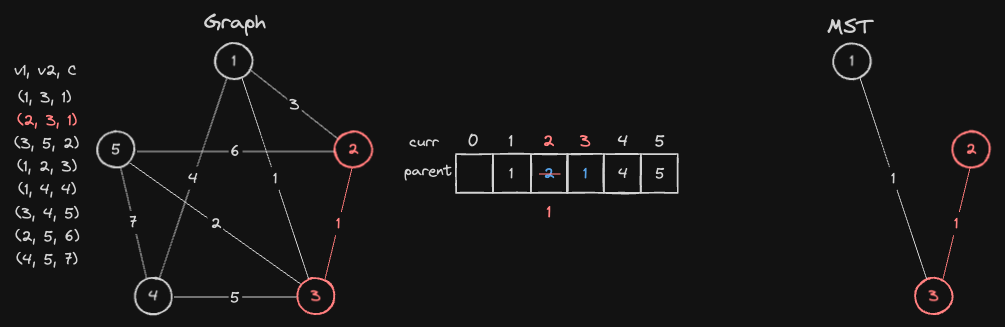

가중치가 두 번째로 작은 2번 Node ──▶ 3번 Node = 비용 1 간선을 확인합니다.

  • 2번 노드의 대표노드는 2, 3번 노드의 대표노드는 1 입니다.
  • 두 노드가 서로 다른 집합에 속해 있으므로, 두 집합을 하나로 합칩니다.
  • 동시에 해당 간선을 MST에 연결합니다.

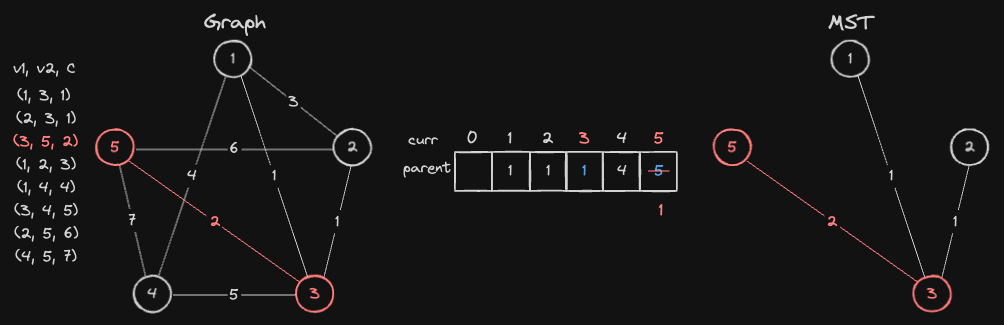

3번 Node ──▶ 5번 Node = 비용 2 간선을 확인합니다.

  • 3번 노드의 대표노드는 1, 5번 노드의 대표노드는 5 입니다.
  • 두 노드가 서로 다른 집합에 속해 있으므로, 두 집합을 하나로 합칩니다.
  • 동시에 해당 간선을 MST에 연결합니다.

1번 Node ──▶ 2번 Node = 비용 3 간선을 확인합니다.

  • 1번 노드의 대표노드는 1, 2번 노드의 대표노드는 1 입니다.
  • 두 노드가 서로 같은 집합에 속해 있으므로, 건너뜁니다.

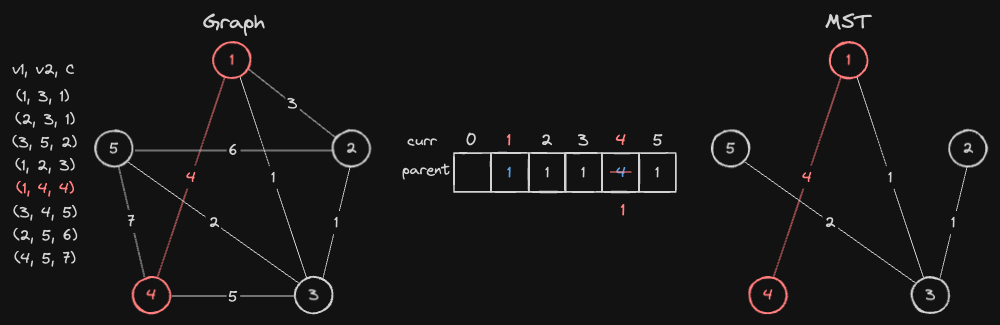

1번 Node ──▶ 4번 Node = 비용 4 간선을 확인합니다.

  • 1번 노드의 대표노드는 1, 4번 노드의 대표노드는 4 입니다.
  • 두 노드가 서로 다른 집합에 속해 있으므로, 두 집합을 하나로 합칩니다.
  • 동시에 해당 간선을 MST에 연결합니다.

3번 Node ──▶ 4번 Node = 비용 5 간선을 확인합니다.

  • 3번 노드의 대표노드는 1, 4번 노드의 대표노드는 1 입니다.
  • 두 노드가 서로 같은 집합에 속해 있으므로, 건너뜁니다.

2번 Node ──▶ 5번 Node = 비용 6 간선을 확인합니다.

  • 2번 노드의 대표노드는 1, 5번 노드의 대표노드는 1 입니다.
  • 두 노드가 서로 같은 집합에 속해 있으므로, 건너뜁니다.

4번 Node ──▶ 5번 Node = 비용 7 간선을 확인합니다.

  • 4번 노드의 대표노드는 1, 5번 노드의 대표노드는 1 입니다.
  • 두 노드가 서로 같은 집합에 속해 있으므로, 건너뜁니다.

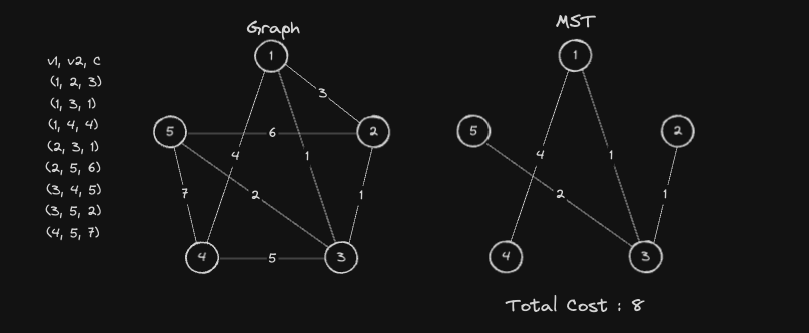

모든 간선을 확인했으므로, 크루스칼 알고리즘이 종료됩니다. 따라서 주어진 그래프에서 최소 신장 트리는 가중치의 합이 8인 부분 그래프가 됩니다.

Implementation

def kruskal(mx_node, edges):

    def find(n):
        if n == parents[n]:
            return n

        parents[n] = find(parents[n])
        return parents[n]

    def union(n1, n2):
        r1, r2 = find(n1), find(n2)
        if r1 < r2:
            parents[r2] = r1
        else:
            parents[r1] = r2

    edges.sort(key=lambda x: x[2])                  # 간선을 가중치가 작은 순으로 정렬
    mst, parents = [], [*range(mx_node + 1)]        # mst & parents 배열을 초기화
    for v1, v2, cost in edges:                      # 간선 순회
        if find(v1) != find(v2):                    # 간선을 이루는 두 노드의 집합이 다르면(대표 원소가 다르면)
            union(v1, v2)                           # 두 집합을 합친다
            mst.append([v1, v2, cost])              # 해당 간선을 MST에 포함시킨다

    return mst, sum(edge[2] for edge in mst)

print(kruskal(
    7,
    [[1, 2, 3],
    [1, 3, 1],
    [1, 4, 4],
    [2, 3, 1],
    [2, 5, 6],
    [3, 4, 5],
    [3, 5, 2],
    [4, 5, 7]]
))
# output (MST 를 구성하는 간선들, MST의 비용)
# [[1, 3, 1], [2, 3, 1], [3, 5, 2], [1, 4, 4]], 8

결과는 아래와 같이 나오게 됩니다.

# MST 를 구성하는 간선들, MST의 비용
[[1, 3, 1], [2, 3, 1], [3, 5, 2], [1, 4, 4]], 8

Time Complex

Kruskal 알고리즘의 시간복잡도는 O(E LogE) 입니다. 크루스칼 내에 연산들에 대한 시간복잡도는 아래와 같습니다.

단계설명시간 복잡도
간선 정렬간선을 가중치 기준으로 정렬O(E log E)
Union-Find 초기화각 노드의 부모를 자기 자신으로 설정O(V)
간선 순회 및 사이클 판별최대 E개의 간선에 대해 find와 union 수행O(E α(V))
※ α(V): 매우 느리게 증가하는 아커만 함수 역함수

전체 시간복잡도는 O(ElogE + Eα(V))이지만, α(V)는 상수로 취급되기 때문에, O(E LogE)로 요약할 수 있습니다.
