JVM

JVM

JVM(Java Virtual Machine)은 자바 컴파일러가 생성한 바이트코드(.class 파일)를 실행하는 가상 머신입니다. JVM은 바이트코드를 하드웨어가 이해할 수 있는 네이티브 머신 코드로 변환해 실제 실행을 가능하게 합니다. JRE(Java Runtime Environment)를 설치하면 각 운영체제에 맞는 JVM이 함께 제공되기 때문에, 어떤 환경에서도 동일하게 실행될 수 있는 플랫 폼 독립성을 제공합니다.

JVM Architecture

JVM(Java Virtual Machine)은 다음과 같은 5가지 주요 구성 요소로 이루어져 있습니다.

1. Class Loader Subsystem
   • 클래스 로딩(Loading), 링크(Linking), 초기화(Initialization) 과정을 통해 클래스 파일을 동적으로 로드하고 JVM Method Area에 적재합니다.
2. Runtime Data Areas
   • JVM이 런타임 중 사용하는 메모리 공간입니다.
     • Method Area : 클래스 메타데이터, static 변수, 메서드 정보 등을 저장합니다.
     • Heap: 인스턴스(객체)와 배열이 저장되는 영역으로, GC(Garbage Collection)의 대상이 됩니다.
     • Java Stack : 각 스레드마다 존재하며, 메서드 호출 시 생성되는 스택 프레임(Frame)을 저장합니다.
     • PC Register : 현재 실행 중인 JVM 명령어를 저장합니다.
     • Native Method Stack : C/C++ 등 네이티브 메서드 실행 시 사용하는 스택입니다.
3. Execution Engine
   • 바이트코드를 한 줄씩 해석하거나(Interpreting), JIT(Just-In-Time) 컴파일러를 통해 네이티브 코드로 변환하여 실행합니다.
4. Native Method Interface (JNI)
   • 자바 코드에서 C/C++로 작성된 네이티브 메서드를 호출할 수 있도록 해주는 인터페이스입니다.
5. Native Method Libraries
   • JNI를 통해 연결되는 실제 네이티브 라이브러리(.dll, .so 등)로, 운영체제의 기능을 활용할 수 있도록 해줍니다.

ClassLoader

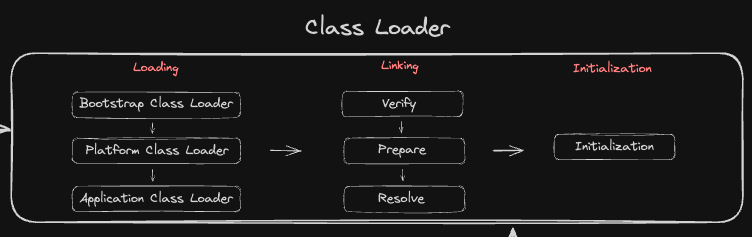

ClassLoader는 런타임 중에 JVM의 메소드 영역(Method Area)에 Java 클래스를 동적으로 로드하는 역할을 합니다. 이 과정은 로드(Loading) → 링크(Linking) → 초기화(Initialization) 순서로 진행됩니다.

Loading

Loading은 Class Loading의 첫 번째 단계로, 컴파일된 .class 파일을 ClassLoader가 읽어 해당 클래스의 정보를 JVM의 Method Area에 로드합니다. 이 과정에서 해당 클래스가 JVM에 처음 로드된다면, 그 클래스를 나타내는 Class 객체가 생성되어 Heap에 저장됩니다. Loading이 완료되면, 클래스는 Linking 단계로 넘어갈 준비가 완료됩니다.

• 패키지명을 포함한 클래스의 FQCN(Fully Qualified Class Name), 인스턴스 변수 정보, 상위 클래스 정보(바로 위), 그리고 클래스/인터페이스/열거형(enum) 여부 등의 메타데이터가 JVM의 Method Area에 저장됩니다.

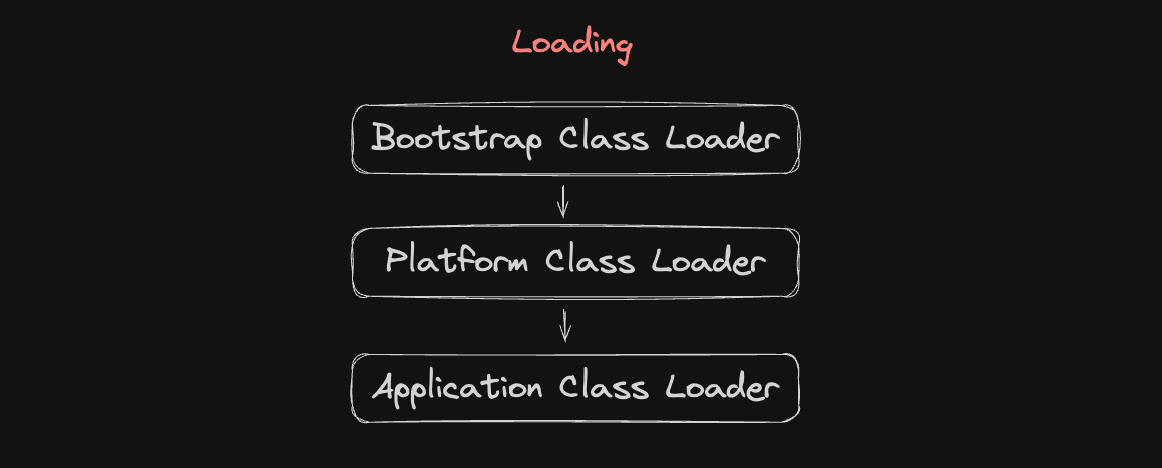

자바의 클래스 로딩은 위에서 아래로 위임되는 3계층의 ClassLoader Delegation 구조에 따라 이루어집니다. 클래스로더의 클래스 로딩 순서는 Parent Delegation Model 에서 설명합니다.

1. Bootstrap ClassLoader
   • 최상위 클래스로더
   • jrt:/java.base 모듈 등 JVM 필수 모듈을 로드
2. Platform ClassLoader (구 Extension ClassLoader)
   • Bootstrap ClassLoader 하위 클래스로더
   • JVM 필수는 아니지만, 표준 Java API 모듈들을 jrt:에서 로드
3. Application ClassLoader (구 System ClassLoader)
   • Platform ClassLoader 하위 클래스로더
   • classpath 경로에서 .class, .jar 파일을 로드

public class TestingClassLoader {

    public static void main(String[] args) {
        ClassLoader appClassLoader = TestingClassLoader.class.getClassLoader();
        System.out.println(appClassLoader); // ClassLoaders$AppClassLoader
        ClassLoader platformClassLoader = appClassLoader.getParent();
        System.out.println(platformClassLoader); // ClassLoaders$PlatformClassLoader
        ClassLoader bootstrapClassLoader = platformClassLoader.getParent();
        System.out.println(bootstrapClassLoader); // null (Bootstrap ClassLoader)
    }
}

BootStrap

Bootstrap ClassLoader는 모든 클래스 로더 계층의 최상위에 위치하는 클래스 로더이며, JVM이 시작될 때 가장 먼저 동작하는 클래스 로더입니다. 다른 클래스 로더들과 달리 네이티브 코드(C/C++)로 작성되어 있기 때문에 자바 코드에서 직접 다룰 수 없습니다.

• 애플리케이션에서 사용하는 일반적인 자바 클래스를 로딩하지 않으며, java.lang.*, java.util.*, java.io 같이 JVM 실행에 반드시 필요한 핵심 클래스들만 로드합니다.
  • Java 8까지는 jre/lib/rt.jar 및 기타 핵심 JAR 에 포함된 클래스들이 로드됩니다.
  • Java 9부터는 jre/lib/rt.jar가 사라지고 JDK 클래스들이 모듈(.jmod) 단위로 나뉘면서, 부트스트랩 클래스 로더는 jrt:/라는 가상 파일 시스템에서 jrt:/java.base 모듈을 포함한 JVM 필수적인 모듈만 로드합니다.
• ClassLoader#getParent()을 호출했을 때 null이 반환되는데, 이는 실제 존재하지 않는다는 뜻이 아니라 JVM 내부에 구현되어 외부에서 직접 접근할 수 없기 때문입니다.

jrt File System

jrt 파일 시스템은 JDK 내부에 존재하는 .jmod 파일로 분리된 모듈들을 제공하는 가상 파일 시스템입니다. 실제로는 lib/modules 에 저장된 바이너리 모듈 파일들(.jmod)을 통해 클래스를 제공합니다.

public class TestingClassLoader {

    public static void main(String[] args) throws ClassNotFoundException {
        Class<?> clazz = Class.forName("java.lang.String");
        System.out.println(clazz.getClassLoader()); // null (Bootstrap ClassLoader)
    }
}

Platform

Platform ClassLoader(구 Extension ClassLoader)는 Bootstrap ClassLoader의 하위 클래스로더입니다.

• Java9이전
  • Extension ClassLoader라는 이름으로, jre/lib/ext 디렉토리나 java.ext.dirs 시스템 프로퍼티로 지정된 폴더에서 확장 클래스를 로드합니다.
  • 주로 JVM의 기본 코어는 아니지만, 자바 플랫폼의 확장 기능을 제공하는 클래스들을 로드합니다.
  • Java9부터 jre/lib/ext 폴더 및 java.ext.dirs 시스템 프로퍼티는 완전히 폐지되었기 때문에, 확장 JAR을 사용하려면 CLASSPATH 환경 변수 또는 Java 실행 시 -classpath (-cp) 옵션을 통해 명시적으로 classpath에 추가해야 합니다.
• Java9부터
  • Platform ClassLoader로 명칭이 변경되었으며, 역할도 일부 수정되었습니다.
  • jrt:/ 파일시스템에서 JVM 필수는 아니지만 표준 Java API에 해당하는 모듈들(ex: java.sql, java.net.http, jdk.crypto.ec, jdk.zipfs 등)을 로드합니다.
  • 내부적으로는 BuiltinClassLoader를 상속한 static inner class로 구현되어 있습니다.

public class TestingClassLoader {

    public static void main(String[] args) throws ClassNotFoundException {
        Class<?> clazz = Class.forName("java.sql.Connection");
        System.out.println(clazz.getClassLoader()); // ClassLoaders$PlatformClassLoader@3b81a1bc
    }
}

Application

Application ClassLoader는 Plaform ClassLoader 하위 클래스로더로, 애플리케이션 수준의 모든 클래스들, 즉 사용자가 작성한 클래스를 로드합니다.

• CLASSPATH 환경 변수나, Java 실행 시 -classpath 또는 -cp 옵션으로 지정된 경로의 클래스 파일들을 로드합니다.
• Java8까지는 System ClassLoader 라는 이름이었습니다.

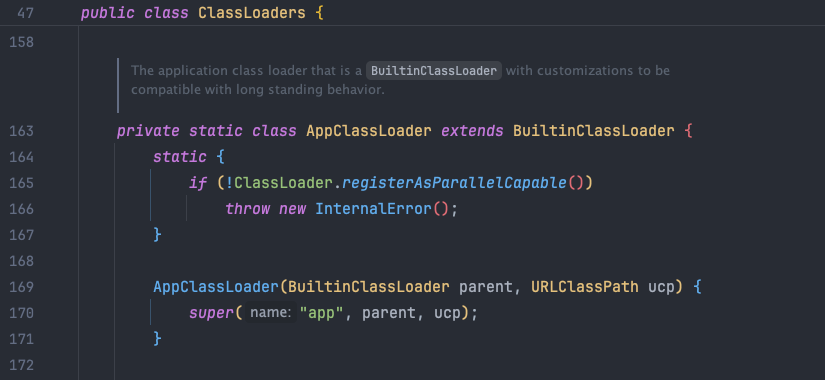

• Java9부터 Application ClassLoader로 명칭이 변경되었으며, 내부적으로 BuiltinClassLoader를 상속하고 있고, Inner static 클래스로 구현되어 있습니다.

public class TestingClassLoader {

    public static void main(String[] args) throws ClassNotFoundException {
        Class<?> clazz = Class.forName("jdk.jshell.JShell");
        System.out.println(clazz.getClassLoader()); // ClassLoaders$AppClassLoader@64b8f8f4
    }
}

Parent Delegation Model

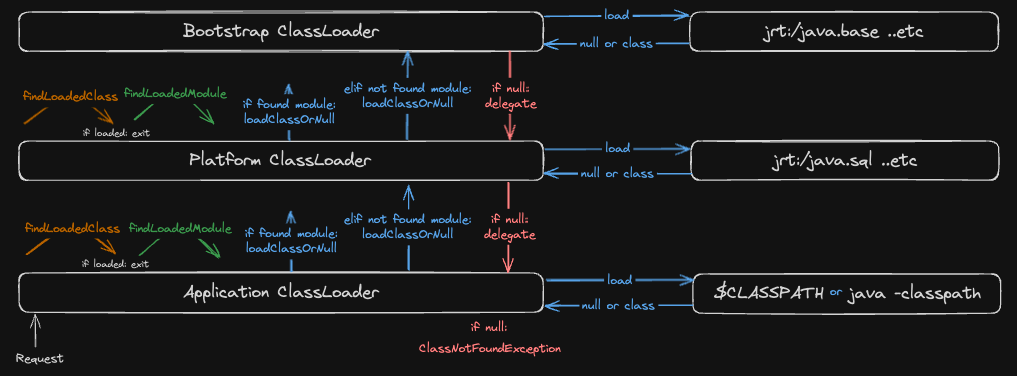

자바에서 클래스를 메모리에 로딩할 때, Parent Delegation Model라는 Java 클래스 로딩의 기본 원칙을 따릅니다. 이 원칙은, 하위 클래스 로더가 클래스 로딩 요청을 받으면 우선 부모 클래스 로더에게 위임(delegate)하고, 부모가 해당 클래스를 찾지 못했을 때만 자신이 직접 로딩을 시도합니다.

Java9부터 모듈시스템을 도입하면서 각 클래스로더마다 클래스 중복 로드를 방지하고, 로딩하려는 클래스가 포함된 모듈을 찾습니다. 찾아진 모듈이 있다면 해당 모듈을 로딩할 수 있는 클래스로더에게 직접 위임하고, 찾아진 모듈이 없다면 바로 상위 클래스로더에게 위임하는 방식으로 동작합니다.

AppClassLoader와 PlatformClassLoader 가 extends 하고 있는 BuiltinClassLoader#loadClassOrNull 를 분석해보면 됩니다.

각 클래스로더는 다음과 같은 순서로 클래스로딩을 시도합니다.

1. 중복 모듈 방지 (ClassLoader#findLoadedClass(cn))
   • 모듈 시스템은 여러 JAR(또는 모듈)에 중복된 클래스를 포함하는 문제를 막기 위해, 클래스가 어떤 모듈에 속하는지를 먼저 찾습니다.
   • 이미 로드된 클래스라면 종료합니다.
2. 클래스가 포함된 모듈 탐색(BuiltinClassLoader#findLoadedClass(cn))
   • 메모리에 로드할 클래스가 포함된 모듈을 찾습니다.
   • 만약 모듈이 없으면, 바로 위 부모 클래스 로더에 클래스 로딩을 위임합니다.(`parent.loadClassOrNull(cn))
3. 모듈을 처리하는 클래스로더 확인(loadedModule.loader())
   • 모듈을 처리할 수 있는 클래스로더가 현재 클래스로더라면, (if (loader == this))
     • 현재 클래스로더에서 클래스를 로드합니다. (findClassInModuleOrNull(loadedModule, cn))
   • 모듈을 처리할 수 있는 클래스로더가 현재 클래스로더가 아니라면, (else)
     • 모듈을 처리할 수 있는 클래스로더에게 직접 위임합니다. (loader.loadClassOrNull(cn))
     • 바로 위 부모 클래스에게 위임하는 것이 아닙니다.
4. 최종 처리
   • 부모 클래스로더들이 재귀적으로 클래스 로딩 시도 후, AppClassLoader 로 다시 돌아오게 됩니다.
   • 이 때, 모든 부모 클래스로더들이 클래스 로딩에 실패하여 최종결과가 null 이면, AppClassLoader 는 classpath 에서 클래스 로딩을 시도합니다.
   • AppClassLoader 에서도 클래스 로딩을 실패하면 ClassNotFoundException 발생합니다.

클래스 중복 로드를 방지 하는 코드는 아래와 같이 작성할 수 있습니다. findLoadedClass 는 proteced 메서드이므로, getDeclaredMethod 로 메서드를 가져와 invoke 합니다.

VM Options에 —add-opens java.base/java.lang=ALL-UNNAMED 를 추가하여 setAccessible 을 허용해야 합니다.

public class TestingClassLoader {

    static class TestClass {
    }

    public static void main(String[] args) throws Exception {
        ClassLoader classLoader = TestingClassLoader.class.getClassLoader();
        Method method = ClassLoader.class.getDeclaredMethod("findLoadedClass", String.class);
        method.setAccessible(true);

        new TestClass(); // JVM 메모리에 미리 로드 (주석쳐서 확인해볼 것)
        Class<?> loadedClass = (Class<?>) method.invoke(classLoader, "datastructure.array.TestingClassLoader$TestClass");
        System.out.println(loadedClass); // JVM 에 미리 로드하면, 클래스 리턴. 아니면 null 리턴
	}
}

각 ClassLoader 들이 로드하는 클래스들은 아래 코드로 확인할 수 있습니다.

public class TestingClassLoader {

    public static void main(String[] args) {
        ModuleLayer.boot().modules().stream()
                .collect(Collectors.groupingBy(
                        m -> Optional.ofNullable(m.getClassLoader()).map(ClassLoader::getName).orElse("boot"),
                        Collectors.mapping(Module::getName, Collectors.toCollection(TreeSet::new))))
                .entrySet().stream()
                .sorted(Comparator.comparingInt(e -> List.of("boot", "platform", "app").indexOf(e.getKey())))
                .map(e -> e.getKey() + "\n\t" + String.join("\n\t", e.getValue()))
                .forEach(System.out::println);
    }
}

Linking

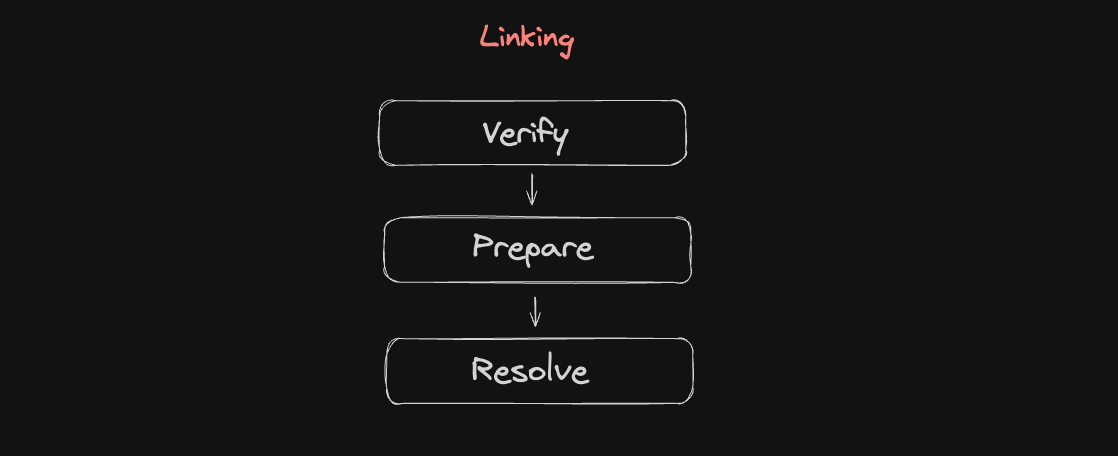

Linking은 Loading 단계에서 Method Area로 로드된 클래스를 검증하고, 필요한 메모리를 준비하며, 관련된 참조를 실제로 연결하는 과정입니다. Linking은 아래 3단계로 구성됩니다.

1. Verifying
   • 메모리에 로딩된 클래스(메타데이터)가 JVM 명세에 맞는지, JDK 버전이 호환되는지, 메서드 호출이 유효한지, 필드 접근이 허용되는지 등을 검증합니다.
   • 검증에 실패하면 VerifyException 을 발생시킵니다.
2. Preparing
   • 검증을 통과한 클래스의 정적(static) 변수들을 위한 메모리 공간을 확보하고, 그 변수들을 기본값으로 초기화합니다.
3. Resolving
   • 클래스가 사용하는 다른 클래스, 메서드, 필드 등의 참조를 실제 메모리 주소(Direct Reference)로 연결합니다.
   • 즉, 메모리에 로딩된 클래스의 Constant Pool에 저장된 Symbolic Reference를, JVM이 실행할 수 있는 Direct Reference로 변환합니다.

Keyword

• Constant Pool: 리터럴 상수와 클래스, 메서드에 대한 참조를 저장하는 메모리 공간
• Symbolic Reference: 문자열 또는 이름으로 된 참조 (ex: java/lang/String)
• Direct Reference: 런타임에 실제 사용 가능한 메모리 주소나 포인터로 된 참조

Initialization

Initialization(초기화)은 Class Loading의 마지막 단계로, 클래스의 정적(static) 변수에 명시된 실제 값을 할당하고, static 블록을 실행하여 클래스를 초기화하는 단계입니다.

• 클래스의 정적 변수 값 할당과 static 블록의 실행은 <clinit>(Class Initializer Method)를 통해 이루어집니다.

clinit

<clinit>은 해당 클래스를 처음 사용할 때 자동으로 호출되는 메서드입니다. 이 메서드는 개발자가 직접 작성하지 않아도, 컴파일러가 필요시 자동으로 생성합니다.

Runtime Area

Method Area

Method Area는 JVM이 시작될 때 생성되는 메모리 영역으로, 클래스 로더에 의해 로드된 클래스의 구조 정보(클래스 이름, 상속 관계, 메서드, 필드 정보), 정적 변수, 상수 풀(Constant Pool) 등이 저장됩니다. 이 영역은 모든 스레드가 공유합니다.

Heap

Heap은 new 키워드를 통해 동적으로 생성된 객체들이 저장되는 공간으로, 모든 스레드가 공유합니다. 이 영역은 가비지 컬렉션(GC)의 대상이 되며, 객체가 명시적으로 소멸되기 전까지 또는 GC가 회수하기 전까지 유지됩니다.

Stack

Stack은 각 스레드마다 독립적으로 생성되며, 메서드 호출 시 생성되는 스택 프레임이 쌓이고 제거되는 구조입니다. 각 프레임에는 지역 변수, 매개변수, 리턴 주소, 중간 연산 결과 등이 저장됩니다.

PC Register

PC Register는 스레드가 시작될 때 생성되며, 현재 수행중인 JVM의 명령어 주소를 저장하는 공간입니다. 즉, 스레드가 어떤 부분을 명령어로 수행할지를 저장합니다.

Native Method Stack

Native Method Stack은 JVM이 Java가 아닌 C/C++ 등의 네이티브 코드를 실행할 때 사용하는 별도의 스택입니다. JNI(Java Native Interface)를 통해 호출된 네이티브 메서드의 정보를 저장하며, 일반적인 Java 스택과는 분리된 영역입니다.

Execution Engine

Execution Engine은 Method Area에 있는 바이트코드를 실제로 실행하는 역할을 합니다. 바이트코드를 해석(인터프리팅)하거나, JIT(Just-In-Time) 컴파일을 통해 네이티브 코드로 변환하여 성능을 높이기도 합니다.

Native Method Interface

Native Method Interface(JNI)는 자바 코드에서 C/C++로 작성된 네이티브 코드를 호출하거나, 반대로 네이티브 코드에서 자바 메서드를 호출할 수 있도록 연결해주는 인터페이스입니다.

Native Method Library

Native Method Library는 JNI를 통해 호출되는 네이티브 메서드의 실제 구현체가 포함된 라이브러리입니다. 일반적으로 C/C++로 작성된 .dll(Windows) 또는 .so(Linux) 파일 형태로 제공됩니다.
